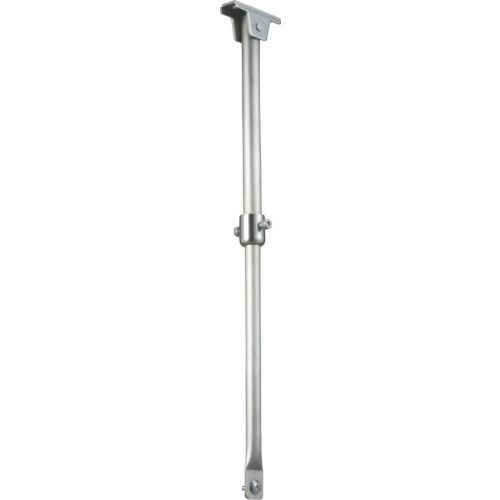

岡田 D40ステン伸縮吊棒 1600(850～1600mm)

シートやネットなど様々な吊り下げに最適な、プロ向け業務用大型機能レール！

岡田装飾金物のカーテンレール製品は許容荷重と特長に応じた9タイプのレールをラインナップし、施行性（豊富な商品群で取付簡単、作業効率アップ、導入コスト削減）、機能性（優れた性能）、意匠性を考えた設計になっています。
3種類の材質、軽量用から最重量用まで取り揃えており、設置場所や用途に応じてお選びいただけます。
また、豊富なレール部材や間仕切ポールを組み合わせることで、カーテン・間仕切りの操作性・機能性がアップし、より快適にお使いいただけます。

大型施設に最適！豊富な部材が自慢のD40レール

高強度設計で許容荷重50kg、スレンレス製・アルミ製・スチール製から選べる人気のハイグレードな大型レールです。
操作性・施工性を考えた多種多様な部材を取り揃えており、使用場所や用途に合わせて部材をお選びいただけます。

「伸縮吊棒」で天井面の突起などを回避できます

さまざまな下地や設置場所、ご希望にお応えできる豊富なレール部材のひとつ「伸縮吊棒」。
レールを中間吊するための部材で、障害物を避けたり凹凸のある天井面でも、レールを吊り下げることで水平を保ちます。長さ調整が可能で4種類の長さから選べ、クリップ付きやステンレス製、下地の状況により吊棒同士の干渉を防ぐ吊棒爪などの部材もあります。

伸縮吊棒の天井付面寸法図

※吊棒を取付ける下地の方向が90度違う際は、吊棒の座に「伸縮吊棒下地プレート」を取付けてください。

伸縮吊棒の長さ調整方法

1. ジョイント部にある伸縮止め金具の六角穴付ボルトを両方から締めて仮止めしてください。
2. 長さが決まったら、ボルトが食い込むまできつく最後まで締めて完全に固定してください。一度締めるとパイプが変形して伸縮できなくなりますので注意してください。

※ボルトの締付けには六角レンチ4mm（対辺寸法）を使用ください。
