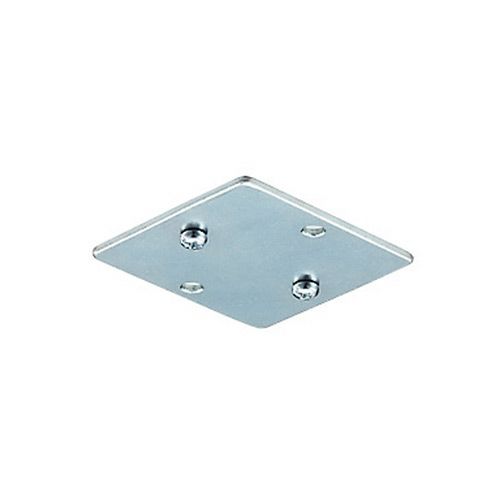

岡田 D40伸縮吊棒下地プレート

商品番号 15Y97

定価: ¥ 660 (税込)

ヨドヤ価格: ¥ 415 税込

割引率:約37%OFF

内容量:1個

発送:3営業日以内が出荷目安

銀行振込、クレジットカード決済、掛け払いをご利用いただけます。詳しくは支払方法ページをご確認ください。

送料パターン通常配送

1.8ｍを超えるレール・ポール部材を含む場合「長尺商品配送」となります。

￥35,000 以上の注文で送料無料(北海道・沖縄・離島・一部商品を除く)

この商品のカタログ

部材組み合わせのご注意：複数の部材をご注文される際、メーカー・規格が合っているかどうか、必ずご確認ください。

ヨドヤとは

業務用レール・建物金具の卸値販売を行う通販サービスでです。国内トップブランドの大型カーテンレール、作業レール、ハンガーレールなどを取り扱っています。

メーカー:: 岡田装飾金物
JAN:: 4909055407979
商品名:: 岡田 D40伸縮吊棒下地プレート

強度や用途で選べる大型機能レール！
あらゆる場所に採用できます。

岡田装飾金物の大型カーテンレール製品は許容荷重と特長に応じた8タイプのレールをラインナップし、施工性・操作性・機能性に優れ、見映えも抜群で、スムーズな開閉と高い気密性で設置後の見た目もスッキリします。工場や倉庫、高所や屋外に面した場所、大型施設から食料品や医療品などの作業場、精密機械などのクリーンルーム、水廻り、暗幕など、重量カーテン、間仕切カーテン、カーテンネットなど、様々なニーズに幅広く対応可能です。

「伸縮吊棒」で天井面の突起などを回避できます

さまざまな下地や設置場所、ご希望にお応えできる豊富なレール部材のひとつ「伸縮吊棒」。
レールを中間吊するための部材で、障害物を避けたり凹凸のある天井面でも、レールを吊り下げることで水平を保ちます。長さ調整が可能で4種類の長さから選べ、クリップ付きやステンレス製、下地の状況により吊棒同士の干渉を防ぐ吊棒爪などの部材もあります。

伸縮吊棒の天井付面寸法図

※吊棒を取付ける下地の方向が90度違う際は、吊棒の座に「伸縮吊棒下地プレート」を取付けてください。

伸縮吊棒の長さ調整方法

ジョイント部にある伸縮止め金具の六角穴付ボルトを両方から締めて仮止めしてください。
長さが決まったら、ボルトが食い込むまできつく最後まで締めて完全に固定してください。一度締めるとパイプが変形して伸縮できなくなりますので注意してください。

※ボルトの締付けには六角レンチ4mm（対辺寸法）を使用ください。

岡田 D40伸縮吊棒下地プレートの特長

ユニクロームメッキが施されていて、さびにくく見た目もきれいです。

岡田 D40伸縮吊棒下地プレートの用途

下地プレートを伸縮吊棒の座面に取り付けることで、吊棒の向きを90度変えることができます。

製品図面･寸法図

商品スペック

仕様・規格	寸法(mm)：57×57×3
材質・仕上げ	スチール表面処理：ユニクロームメッキ仕上げ
質量・質量単位	75g
使用条件	D30レール、D40レール、隙間シートレール、ベンダーレールに使用いただけます。
注意事項	─
セット内容・付属品	取付ネジ付
製造国	日本(JP)
発注コード	1276827

必ずお読みください

商品取付・施工上のご注意

カットした際、レール断面が鋭角になる場合があります。充分注意して扱ってください。
レールの取付には必ず壁の材質や強度をご確認の上、ご使用ください。
取付けの際は、各種ビス、ネジ、ボルトの適正トルクをお守りいただき最後まで締め付けてください。アルミへの締め付けについては特にご注意ください。
レールブラケットの取付け方法やレールのはめ込み具合で、部材の強度が出ない場合があります。落下等の危険がありますので、必ず以下のことをご確認ください。
- 取付ビスは、必ずビスのきく所（根太材）を選んで根元までキッチリ締め付けてください。
- 取付け場所が集成材・石膏ボードや12mm以下のベニア材等の場合は、取付ビスが衝撃や重さで割れたり簡単にゆるんで危険です。
