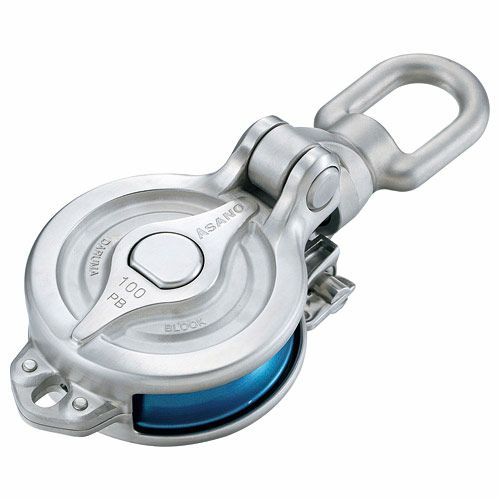

ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm

商品番号 AK1690
定価: ¥ 35,970 (税込)
ヨドヤ価格: ¥ 29,855 税込
割引率:17%OFF
内容量:1個
発送:3営業日以内が出荷目安

銀行振込、クレジットカード決済、掛け払いをご利用いただけます。詳しくは支払方法ページをご確認ください。

送料パターン 通常配送

1.8mを超えるレール・ポール部材を含む場合「長尺商品配送」となります。

¥35,000 以上の注文で送料無料(北海道・沖縄・離島・一部商品を除く)

ヨドヤとは

業務用レール・建物金具の卸値販売を行う通販サービスでです。国内トップブランドの大型カーテンレール、作業レール、ハンガーレールなどを取り扱っています。

メーカー:
浅野金属工業
JAN:
商品名:
ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm

バリエーション商品

商品名商品番号内容量ロープ最大径使用荷重定価ヨドヤ価格数量カート
ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mmAK16901個16mm0.7t¥32,700¥27,141(税別)約17%OFF
ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 100mmAK16961個16mm1.6t¥55,500¥46,065(税別)約17%OFF
ASANO ダルマブロックPB型 (ベアリング入)AK16911個22mm1.6t¥55,500¥46,065(税別)約17%OFF

商品番号をクリックすると、各商品ページで詳細がご覧いただけます。

さらに強く、さらに美しく。
浅野金属工業のブロックは進化を続ける。

ASANOのステンレス滑車

強度向上と軽量化をベストバランスで実現

浅野金属工業の滑車の代表的ラインアップであるPB型シリーズの大きな特徴は、ステンレス鋳物の一体型ボディによって、力のかかる部分は強度を持たせるために厚いリブを設け、その他の部分を可能な限り削った本体形状にあります。
この浅野金属工業独自のデザインは、プロフェッショナルが製品に求める相反する2つの要素、「強度アップ」と「軽量/コンパクト化」を両立させるために生み出されました。

長い製品づくりの歴史に裏打ちされた経験と技術によって、機能性と安全性を追求、かつベストなバランスで両立させた、プロのニーズに応えるステンレス滑車がここにあります。

求める機能に合わせたコンビネーション

浅野金属工業が得意とする「鋳造」は、製品形状を自由に形成できる強みがありますが、高い強度が求められる滑車の場合、吊下げなどで強度が求められるスイベル部は「鍛造」、操作性や形状の自由度が求められる本体部分(シーブまわり)には「鋳造」のパーツを採用しています。

「小型、軽量、かつ高強度」といった両立が難しい要望を、「鋳造」「鍛造」、それぞれの強みを組み合わせることで、さらに高いレベルで製品化できます。

ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm の特長

  • ステンレス鋼鋳品
  • さびにくく、耐久性に優れます。
  • トグルピンは、トグルピン板が本体の切欠き(溝)の位置に合ったときだけ取り外すことが出来ます。(他の位置では外れない「外れ防止機能」です。
  • 特殊ナットを使用し、緩みを防止します。
  • ワイヤーロープ用に開発されたV型形状のシーブを搭載。溝をV型にとっているためワイヤーロープがしっかりと収まります。

ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm の用途

  • ワイヤーやロープを通して荷物などの吊り上げや引っ張り作業に使用できます。
  • 工場・倉庫などの荷役搬送作業、店舗の日よけ、スクリーンカーテン、大型の開閉式テント、工場内設備、けん垂幕など。

製品図面・寸法図

ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm 製品図面・寸法図ASANO ダルマブロックPB型 (ベアリング入) Vシーブタイプ 75mm製品図面・寸法図-2

商品スペック

仕様・規格
  • サイズ(シーブ径)(mm):75
  • シーブ数:1
  • ロープ最大径(mm):16
  • d(mm):14.5
  • L(mm):214
  • L1(mm):38
  • L2(mm):111
  • D1(mm):59
  • B(mm):83
  • B1(mm):19
  • B2(mm):8.5
  • t(mm):21
  • t1(mm):45
  • 使用六角レンチ径(mm):4
  • ベアリング呼び番号:6202
  • 使用荷重(t):0.7
  • 使用荷重はベケット部分には適用されません。
  • 使用荷重はベアリングの使用荷重に準じています。
  • ベアリングは鉄製(ゴムシール付)を2枚使用しています。
材質・仕上げ
  • SCS14(SUS316相当)
  • シーブ=SCS1(SUS410相当)
  • ジープピン、スイベル、スイベルピン、トグルピン、ストッパーピン=SUS304
質量・質量単位1.3g
使用条件
注意事項
セット内容・付属品
製造国
発注コード

必ずお読みください

製品に関するご注意

  • 掲載されている浅野金属工業の製品は「業務用」です。「一般家庭用」ではありませんので製品の取り扱いには注意してください。また、製品本来の用途以外では使用しないでください。想定外の事故の原因になります。
  • 各製品ページに記載されている寸法数値には多少の公差がございますのでご了承ください。
  • 製品の使用荷重は、安全に使用するための荷重を表していますので、使用荷重を超えるような荷重をかけないでください。また、衝撃が加わると変形したり破断したりする場合がありますので、急激な衝撃を与えないでください。
  • 人を吊ったり、人の頭上で使用するなどの人命に関わるような用途には使用しないでください。
  • 製品に変形や亀裂、磨耗等の異常が生じると破損する恐れがありますので、直ちに使用を中止し、製品を交換してください。
  • 製品のねじが緩んでいたり、ばねが利いていない状態で使用すると事故の原因になります。製品を使用する前に点検を行なってください。
  • 製品に過度のねじれや曲げを与えた状態で使用しないでください。強度が低下し、破損する場合があります。
  • 製品を故意に変形させたり溶接したり等、製品を改造して使用しないでください。想定外の事故の原因になります。
  • ステンレス製品に異種金属を長時間接触させないでください。腐食の原因になります。
  • 酸やアルカリを用いる場所や急激な温度変化を伴う環境においては、製品の強度が低下する原因になります。そのような環境では使用しないでください。
