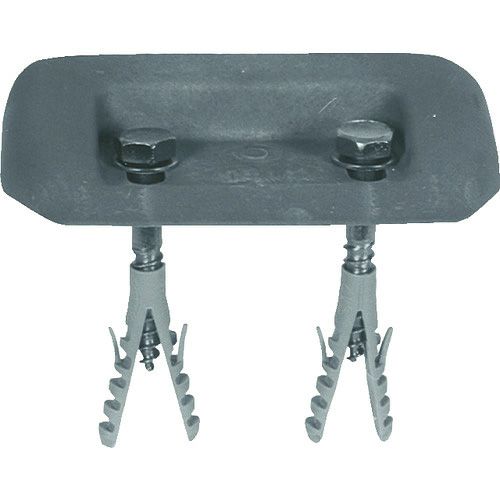

HELM ニコ 21／23／24号ドアハンガー用ガイド

必ずお読みください

長尺商品配送のご注意

• 一部の長尺商品は、チャーター便でのお届けとなる場合があります。チャーター便の場合は、長尺商品配送の送料以外に別途運賃が必要です。また、納期も通常と異なりますので、あわせてヨドヤよりご案内いたします。

スライドドア取り付け時基本事項

• ハンガーレールの長さは扉の2倍の長さで選定してください。（例：扉長さが2mであれば、レールの長さは4m必要です）
• レールを繋ぎ合わせる場合、継受金具を用いてつなぎ目のずれを埋めて2本のレールを一直線にし、継受金具の上部と下部のボルトで高さを調整してください。
• レール受金具はレールに対して平行にし、最大750mmまでの間隔で取り付けてください。
• 1つの扉に2つの吊り車が必要でうs。（扉の重量に合った吊り車、レールを選定してください）
• 扉取付用のプレートは扉の端から全体の1/6の長さに取り付けることをお勧めします。
• ガイドレールの使用時は扉の長さの2倍で選定してください。
• すべての部材は同じ型番から始まる物を選択してください。（レール21HEの場合、吊り車も21HE-4Wなど）
• 幅の広いドアを2枚以上使用する場合でレールが2本以上必要な場合は継受金具を用いて、全ての箇所のボルトを締めてください。
